Productos de Interruptores y Caudalímetros de Bajo Volumen
BGK - Medidor de flujo de área variable de volumen bajo totalmente metálico
Descripción del producto
El medidor de flujo de área variable de bajo volumen y totalmente metálico BGK está diseñado para medir el flujo de líquidos o gases adecuados. Proporciona una indicación del caudal actual en volumen o masa por unidad de tiempo. Este rotámetro consta de un tubo de medición cónico de acero inoxidable y un flotador móvil verticalmente. El fluido fluye de abajo hacia arriba a través del tubo de medición del medidor de flujo. El flotador se eleva hasta que se produce un espacio anular entre el cono de medición y el flotador que corresponde al caudal. La altura del flotador resultante del caudal es transmitida por el imán permanente en el flotador a través del sistema de seguimiento magnético, girando el eje del puntero del indicador analógico.
Especificaciones del producto
Rango de medición (agua)0,1 ... 1 L / ha 20 ... 200 L / hRango de medición (aire)3 ... 30 Nl / ha 600 ... 6000 Nl / h
GuarnicionesBrida DIN DN 10 ... 25 o ANSI 1/2 "... 1"
Material mojadoAcero inoxidable 316
Max. PresiónClasificación por brida
Max. Temperatura-40 ... 130 ° C (-25..100 ° C con contacto)
Características del producto
Diseño totalmente metálicoPara medir caudales bajos
Tamaño compacto
Interruptores opcionales, transmisor analógico
KDG / KDF-2 - Micro caudalímetro e interruptor
Descripción del producto
Los micro caudalímetros KOBOLD KDG / KDF-2 con interruptores funcionan según el principio de flotación de área variable y están diseñados para medir caudales de gas y líquido muy bajos. El caudal se puede ajustar exactamente dentro del rango de medición utilizando la válvula dosificadora de precisión integral. Todos los rangos de este rotámetro pueden equiparse opcionalmente con 1 o 2 interruptores de proximidad inductivos ajustables que pueden configurarse para identificar ciertas condiciones de flujo. Hay dos tipos de interruptores de flujo disponibles: 1.) Monoestable: El interruptor se activa momentáneamente cuando el flotador de acero inoxidable pasa al subir o bajar el flujo o 2.) Biestable: El interruptor se activa cuando el flotador de acero inoxidable sube y permanece activo hasta que el flotador pasa activar caudal decreciente. Todos los micro caudalímetros con interruptores de caudal requieren la adición de un relé NAMUR externo adecuado para su funcionamiento.
Especificaciones del producto
Rangos de medición disponibles0,25-2,5 l / h ... 16-160 l / h Agua, 0,5-5 Nl / h ... 500-5000 Nl / h AireGuarniciones¼ "FNPT, conexión de manguera
MaterialAcero inoxidable, vidrio, sellos FPM (FFKM opcional)
Max. Presión230 PSIG
Max. Temperatura del medio212 ° F (158 ° F con interruptor)
Opción 1 o 2 interruptores de proximidad inductivos (se requiere relé NAMUR)
Características del producto
Válvula de control de flujo integralEscala fácil de leer
Diseño compacto
Escalas de lectura directa para agua y aire
Conmutación para flujos bajos de líquidos y gases
Kit de montaje en panel opcional
KDG / KDF-9 - Micro caudalímetro e interruptor
Descripción del producto
Los microcaudalímetros compactos KOBOLD KDG / KDF-9 con interruptores funcionan según el principio de flotación de área variable y están diseñados para la medición de caudales de gas y líquido muy bajos. El caudal se puede ajustar exactamente dentro del rango de medición utilizando la válvula dosificadora de precisión integral. Todos los rangos de este rotámetro pueden equiparse opcionalmente con 1 interruptor de proximidad inductivo ajustable que se puede configurar para identificar ciertas condiciones de flujo. Hay dos tipos de interruptores de flujo disponibles: 1.) Monoestable: El interruptor se activa momentáneamente cuando el flotador de acero inoxidable pasa al subir o bajar el flujo o 2.) Biestable: El interruptor se activa cuando el flotador de acero inoxidable se eleva y permanece activo activar caudal decreciente. Todos los micro caudalímetros con interruptor de caudal requieren la adición de un relé NAMUR externo adecuado para su funcionamiento.
Especificaciones del producto
Rangos de medición disponibles0,02-0,25 l / h ... 10-100 l / h Agua, 2-20 Nl / h ... 300-3000 Nl / h Aire
Guarniciones¼ "FNPT, conexión de manguera
MaterialAcero inoxidable, vidrio, sellos FPM (FFKM opcional)
Max. Presión230 PSIGMax.
Temperatura del medio212 ° F (158 ° F con interruptor)
Opción1 interruptores de proximidad inductivos (se requiere relé NAMUR)
Características del producto
Válvula de control de flujo integralEscala fácil de leer
Diseño compacto
Escalas de lectura directa para agua y aire
Conmutación para flujos bajos de líquidos y gases
KDS - Medidor de flujo de área variable de bajo volumen totalmente metálico
Descripción del producto
El medidor de flujo de área variable de bajo volumen y totalmente metálico KDS está diseñado para medir el flujo de líquidos o gases adecuados. Proporciona una indicación de la tasa de flujo actual en volumen o masa por unidad de tiempo. El rotámetro consta de un tubo de medición cónico de acero inoxidable y un flotador móvil verticalmente. La válvula para ajustar el caudal está incorporada (solo para KDS-K / C). El fl uido fluye de abajo hacia arriba a través del tubo dosificador del medidor de fl ujo. El flotador se eleva hasta que se produce un espacio anular entre el cono de medición y el flotador que corresponde al caudal. La altura del flotador resultante del caudal es transmitida por el imán permanente en el flotador a través del sistema de seguimiento magnético, girando el eje del puntero de la unidad indicadora analógica.
Especificaciones del producto
Rango de medición (agua)0,1 ... 1 L / ha 20 ... 200 L / h
Rango de medición (aire)3 ... 30 Nl / ha 600 ... 6000 Nl / h
Guarniciones¼ "NPT
Material mojado Acero inoxidable 316
Max. Presión40 Bar (presiones más altas disponibles bajo pedido)
Max. Temperatura-40 ... 130 ° C (-25..100 ° C con contacto)
Exactitud± 3% FS
Características del producto
Diseño totalmente metálico
Para medir caudales bajos
Tamaño compacto
Interruptores opcionales, transmisor analógico
Solicitar CotizaciónSolicitar Cotización
KFR - Caudalímetro acrílico para líquidos o gases
Descripción del producto
La línea KFR de caudalímetros de cuerpo acrílico ofrece el equilibrio perfecto entre bajo costo, precisión y disponibilidad de rango. Este medidor de flujo, que une los rangos de microflujo y de flujo grande, puede proporcionar una solución eficaz para muchas aplicaciones industriales. Tiene un cuerpo acrílico de una pieza con accesorios de PVC o metal para mayor durabilidad. Para eliminar las conjeturas al leer el flujo, las letras grandes y las marcas de control adicionales hacen que la escala sea claramente visible. Para mejorar aún más la legibilidad, los rotámetros de bajo flujo ofrecen un diseño de flotador inherentemente estable, mientras que los medidores de flujo más grandes cuentan con un mecanismo de estabilización del flotador. En los rangos de flujo más grandes, el mecanismo de estabilización permite una huella de instalación más pequeña a un precio correspondientemente más bajo. La mayoría de las unidades se ofrecen con y sin válvulas de control. Precisión, valor
Especificaciones del producto
Rangos de medición0,2 ... 2 GPH a 2 ... 20 GPM (agua), 0,1 ... 1 SCFH a 10 ... 100 SCFM (aire)
Guarniciones1/8 ", 1/4", 1 "NPT hembra
Cuerpo material Acrílico transparente
Max. Presión100 PSIG
Max. Temperatura150 °
FExactitud± 2-5% FS, (según el modelo)
Características del producto
Escalas claras y fáciles de leer
Tamaño compacto
Construcción duradera
Escalas métricas disponibles
Solicitar CotizaciónSolicitar Cotización
KSK - Medidor de flujo e interruptor de flujo bajo completamente de plástico
Descripción del producto
Los medidores de flujo de bajo volumen de plástico KOBOLD KSK, o rotámetros, y los interruptores de flujo operan sobre la base del conocido principio de área variable. El medio fluye hacia arriba a través de un tubo de medición cónico. El flotador es levantado por el medio que fluye e indica la tasa de flujo instantánea en la escala adjunta al medidor de flujo. Estos están construidos con materiales totalmente plásticos con cuerpos hechos de poliamida o polisulfona para manejar medios agresivos. Para el control de los puntos de ajuste de flujo, se puede proporcionar un interruptor biestable para el instrumento. Los contactos de lengüeta o los interruptores de transistor disponibles se pueden usar para monitorear y generar una alarma en una condición de flujo alterado. El interruptor de transistor tiene un LED en la carcasa del contacto para indicar el estado de conmutación.
Especificaciones del producto
Rango de medición0,006 ... 0,05 GPM a 0,44 ... 4,4 GPM (agua), 0,06 ... 0,27 SCFM a 11,8 ... 62 SCFM (aire)
Guarniciones3/8 "... 1" NPT
Presión máxima145 PSIG
Exactitud± 4% de escala completa
Características del producto
Materiales húmedos no corrosivos
Diseño compacto
La versión de polisulfona es altamente resistente a soluciones ácidas y alcalinas
Contactos de transistor y conmutador de lengüeta disponibles
Fabricado en los Estados Unidos
Solicitar CotizaciónSolicitar Cotización
KSR / SVN - Interruptor de flujo de bajo volumen para líquidos o gases
Descripción del producto
Los microinterruptores de flujo KOBOLD, modelos KSR y SVN, funcionan según el mismo principio que un indicador de flujo de área variable o tipo flotador. Siempre que el caudal esté por encima de un mínimo preseleccionado, el flotador se levanta de su asiento y recorre la distancia completa hasta su tope superior. El SVN utiliza un interruptor de proximidad inductivo que transmite una señal a un módulo de relé / fuente de alimentación adecuado, como nuestra serie KFA o KFD, activando una secuencia de conmutación o señalización especificada por el usuario. El KSR contiene un imán dentro de su flotador, que activa un interruptor de láminas aislado eléctricamente. Siempre que no se exceda la capacidad máxima de conmutación del interruptor de láminas, no se requiere ningún relé adicional para proporcionar una función de activación. Si se requiere capacidad de conmutación adicional.
Especificaciones del producto
Rango de conmutación0.03 ... 4 GPH (agua), 0.1 ... 13 SCFH (aire)
Guarniciones¼ "NPT, G¼
Materiales húmedos303 SS, vidrio de borosilicato, FKM
Max. Presión230 PSIG
Max. Temperatura del medio160 ° F
ContactoInterruptor de proximidad o contacto Reed
Características del producto
Control de flujos muy pequeños de líquidos o gases
Interruptor de proximidad o contacto Reed
Conexiones verticales para montaje en línea
Solicitar CotizaciónSolicitar Cotización

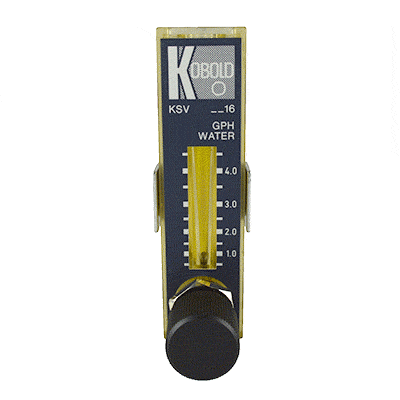

KSV - Medidor de flujo micro económico
Descripción del producto
El micro flujómetro KOBOLD KSV es un dispositivo de medición de bajo volumen calibrado para el flujo de agua o aire. Este micro rotámetro tiene un cuerpo de plástico con accesorios de metal y se mantiene hermético mediante el uso de juntas tóricas. Los flotadores son de acero inoxidable, vidrio, metal duro o titanio, según el rango de medición. El cliente puede elegir entre varios plásticos para el cuerpo y metales para los accesorios. Se suministra con o sin válvula de aguja, según modelo. Generalmente recomendamos que se utilice la versión de válvula de aguja para ayudar a estabilizar el flotador durante la introducción de medios (particularmente gases) en el medidor de flujo.
Especificaciones del producto
Rango de medición (agua)0.04 ... 0.4 GPH a 2 ... 20 GPH
Rango de medición (aire)0,3 ... 3 SCFH a 10 ... 100 SCFH
Adecuado1/8 "NPT hembra
Cuerpo material Polisulfona
Max. Presión87 PSIG (6 BAR)
Max. Temperatura248 ° FExactitud± 6% FS
OpciónVálvula de aguja
Características del producto
± 6% de precisión de escala completa
± 1% de repetibilidad de escala completa
Excelente resistencia a ácidos y soluciones alcalinas
Compacto Fácil de leer e instalar
Cómodo montaje en panel
Fabricado en los Estados Unidos
SWK - Interruptores y medidores de flujo compactos
Descripción del producto
Los caudalímetros e interruptores de caudal KOBOLD SWK funcionan según el principio de flotación suspendida, pero sin el uso de un tubo de medición cónico. Un flotador se mueve en la dirección del flujo contra la fuerza de un resorte en un tubo guía cilíndrico. El flotador contiene un imán permanente, que opera un contacto de punto de ajuste ajustable montado en el exterior. Este rotámetro e interruptor es compacto y se puede montar en cualquier orientación. El SWK es ideal para monitorear caudales bajos en aplicaciones donde el bajo costo y la alta confiabilidad son críticos.
Especificaciones del producto
Rango de medición / conmutación0,05 ... 0,1 a 13 ... 24 L / m Agua
Repetibilidad± 2,5% fs
Cuerpo material Latón, acero inoxidable, PVC
Adecuado G ½
Max. Temperatura 212 ° F
Max. Presión 3625 PSIG
Características del producto
Interruptor ajustable o interruptor con indicador
Tamaño compacto, montaje universal
Cuerpo de latón, acero inoxidable o PVC
Fabricado en los Estados Unidos
Solicitar CotizaciónSolicitar Cotización
UMR - UXR - URA - Caudalímetro de área variable de tubo de vidrio
Descripción del producto
Los caudalímetros KOBOLD UMR, UXR y URA para líquidos y aire funcionan según el principio de área variable (flotador suspendido). Varios diseños de flotadores permiten un amplio rango de flujo general. Estos rotámetros se han diseñado como sistemas de medición sencillos y económicos. Los instrumentos están disponibles con o sin válvula de aguja. El UMR y el URA son similares pero con una diferencia: el URA utiliza una estructura con patas diseñada principalmente para escuelas y laboratorios para un uso conveniente en escritorios.
Especificaciones del producto
Rango de medición1 ... 10 l / ha 13 ... 130 l / h (agua), 0,01 ... 0,1 a 0,25 ... 2,5 Nm³ / h (aire)
Exactitud Clase 4 Acc. a VDI / VDE
Presión máxima16 bares
Temperatura máxima100 ° C (65 ° C para flotador de PVC)
Proceso de conexión¼ "NPT hembra o G¼ macho
Cuerpo materialPOM-C o acero inoxidable
Salida Contactos de interruptor opcionales
Características del producto
Diseño de área variablePérdida de baja presión
Válvula de aguja opcional
El tubo de vidrio permite la observación directa del flujo
Solicitar CotizaciónSolicitar Cotización
UTS - Caudalímetro de área variable para quemadores de gas
Descripción del producto
El medidor de flujo económico KOBOLD UTS está diseñado para monitorear quemadores de gas (por ejemplo, oxígeno, hidrógeno, metano, gases inertes). Funciona mediante el principio de flotación suspendida y también se conoce como rotámetro. El medio ingresa a través de un orificio de 4 mm dentro de la conexión M18x1.5 y sale a través de seis orificios colocados concéntricamente alrededor del orificio de entrada. Esta conexión especial está hecha especialmente para el UTS y también está provista de un sello único. Para instalaciones horizontales, un adaptador requerido de 1/4 "NPT o G ¼ está disponible como una opción. Debido al diseño compacto, el UTS es una opción óptima para espacios de instalación pequeños. También cuenta con un tubo de medición que es fácil de cambiar. La carcasa del medidor está hecha de latón niquelado o acero inoxidable con una cubierta de protección de poliestireno resistente a los impactos.
Especificaciones del producto
Tubo de medidaVidrio de borosilicato con cubierta de poliestireno
Alojamiento Latón niquelado, 304 SS o 316L SS
FlotadorAcero inoxidable 304 o 316L
Guarniciones M18 x 1,5, ¼ "NPT o G ¼ mediante adaptador (para tuberías horizontales)
Max. Presión45 PSIG
Temperatura del medio32 ... 150 ° F
Características del producto
Clase de precisión 4.0 (según VDI / VDE 3513)
Diseño compacto para espacios de instalación pequeños
Posición de instalación: vertical, flujo desde abajo
Tubo de medición reemplazable
Solicitar CotizaciónSolicitar Cotización
